Aufhängung für Schraubenkupplung

JM-HH · Jun 1st 2012

Hallo Schraubenkupplungsfahre,

Fa. Lenz hat uns ein wichtiges Bauteil vorenthalten, das das Schleifen der herunterhängenden Schraubenkupplung über die Schwellen bzw. Hängenbleiben an Weichen und Kreuzungen verhindern soll: Die Aufhängung für die nicht benötigte Schraubenkupplung.

Hier eine kurze Anleitung zum Nachrüsten:

An einen 0,6 mm-Draht wird mit einer Rundzange eine Halbrundöse mit einem Innendurchmesser von etwa 1,2 mm gebogen (Bild 1)
In die Pufferbohle wird von unten und mittig über der Kupplungsdurchführung ein 0,6 mm Loch gebohrt, aber nicht ganz durch die Pufferbohle durchbohren!
Der Haken der Schraubenkupplung wird eingeklippst und der Schaft - mit der Bohrung der Pufferbohle als Führung - ebenfalls durchbohrt.

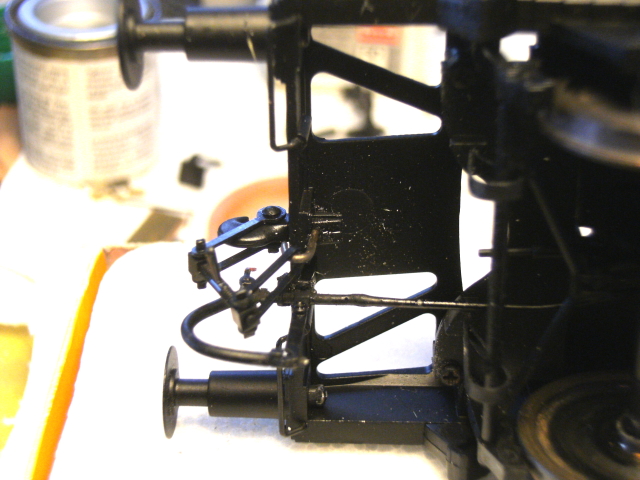

Die oben vorgefertigte Aufhängung wird in der Länge angepaßt und mit etwas Sekundenkleber montiert. (Bild 2)
Lackieren der Aufhängung in mattschwarz.
Auf diese Weise können auch Schraubenkupplungen von Addie (ungefedert mit gekürztem Schaft) und Brawa (die sehr locker sitzen) eingebaut und befestigt werden.

Gruß

Jürgen (HH)

Stromburg · Jun 1st 2012

Hallo Jürgen,
das nenne ich wirklich einen Zufall!
Habe letzte Woche einen Teil meiner
Fahrzeuge genauso Umgebaut!
Klappt prima!
Viele Grüsse,
P.J.

koefschrauber · Jun 1st 2012

Hallo zusammen,
so etwas in der Art hatte ich mal im Schnellenkamp Forum geschrieben, ich habe allerdings den Ruhehaken in die Lenz Kupplung eingeklebt. Vorher dort ein Loch hinter der Pufferbohle in den Zughaken eingebracht, dann sichert dieser Ruhehaken gleichzeitig noch die Kupplung gegen unbeabsichtigtes Herausziehen, bei Überlast
Da ein Bild mehr sagt als tausend Worte:

Gruß Chris

Wolli · Jun 1st 2012

Hallo Jürgen und alle anderen,

gute Idee mit dem Ruhehaken! Das störte mich auch mit der runterhängenden Kupplungen. Ich habe die engen Lenz-Haken einfach etwas mehr aufgefeilt, damit ich zwei Bügel einhängen kann. Aber eure Idee ist etwas eleganter!

BR96 · Jun 4th 2012

Man kann den Ruhehaken auch VOR der Pufferbohle in die Schraubenkupplung bohren. Dann lässt sich die Kupplung jederzeit ohne Probleme demontieren, z.B. wenn man zwischen Schraubenkupplung und Lenz wechselt. Und man hat den Wagen nicht beschädigt.

JM-HH · Jun 4th 2012

Hallo Jörg,

Quote from BR96

Man kann den Ruhehaken auch VOR der Pufferbohle in die Schraubenkupplung bohren.

das kann man, aber das ist zB. bei der abgefederten Addie-Schraubenkupplung nicht so das Wahre, und außerdem wollte ich eine zusätzlich Sicherung für nicht wirklich festsitzende Haken haben.

Gruß

Jürgen (HH)

Wolli · Jun 5th 2012

Hallo Jörg,

Quote

Man kann den Ruhehaken auch VOR der Pufferbohle in die Schraubenkupplung bohren. Dann lässt sich die Kupplung jederzeit ohne Probleme demontieren, z.B. wenn man zwischen Schraubenkupplung und Lenz wechselt. Und man hat den Wagen nicht beschädigt.

So möchte ich das auch machen. Hast Du vielleicht ein Foto vom Umbau?

Gruß
Wolli

Spur0-Peter · Jun 5th 2012

Jürgen Moog hatte mal auf meine Anregung eine Kupplungsaufhängung für gefederte Schraubenkupplungen gemacht.

Ist ganz einfach über den Vierkantzapfen der Kupplung zu schieben und ist dann zwischen dem
Kupplungshaken und der Pufferbohle eingepasst.
Den langen Teil unten etwas umgebogen und der Bügel der Kupplung hängt sicher.

Leider ist die Kupplungsaufhängung zur Zeit nicht mehr in seinem Sortiment zu finden.

Aber ich vermute, da er den Film dazu mit Sicherheit nicht weggeworfen hat,
kann er die Kupplungsaufhängung jederzeit nochmal machen. Einfach mal anfragen !
